產品簡介
/ Introduction
步進電機參數

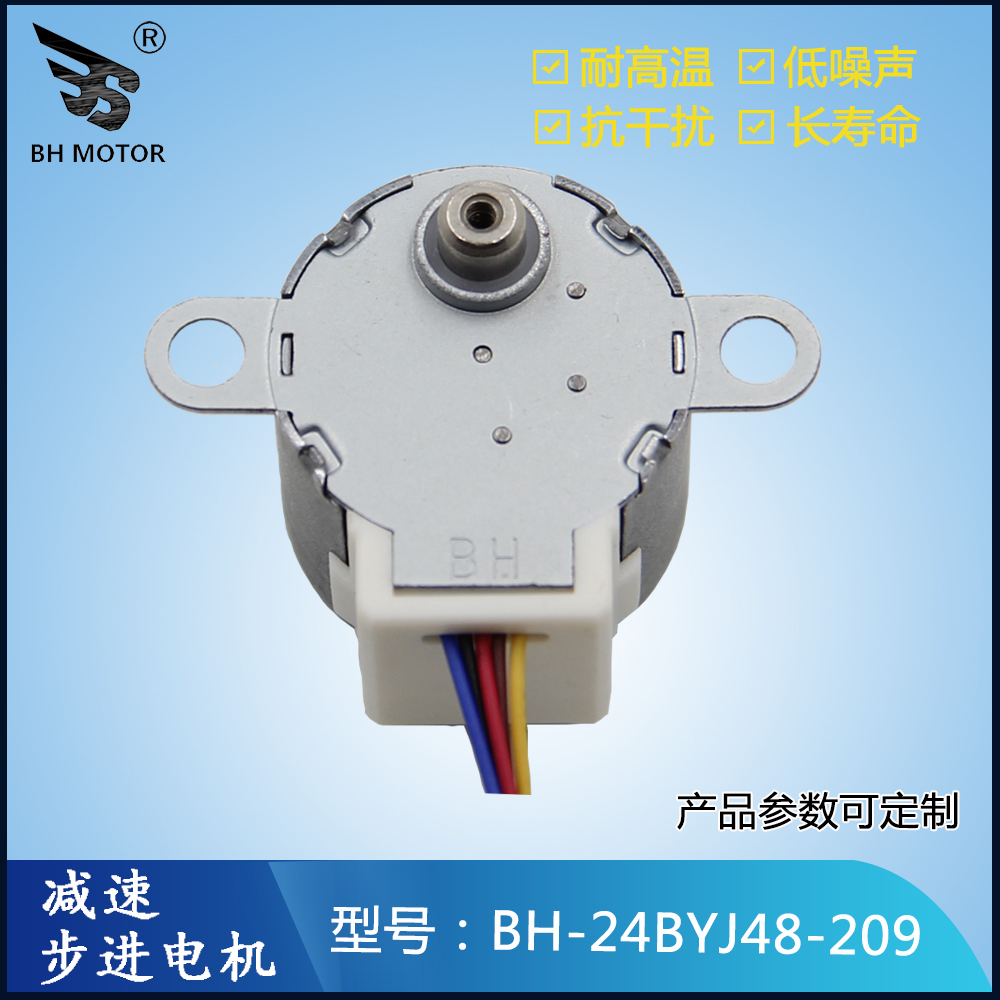

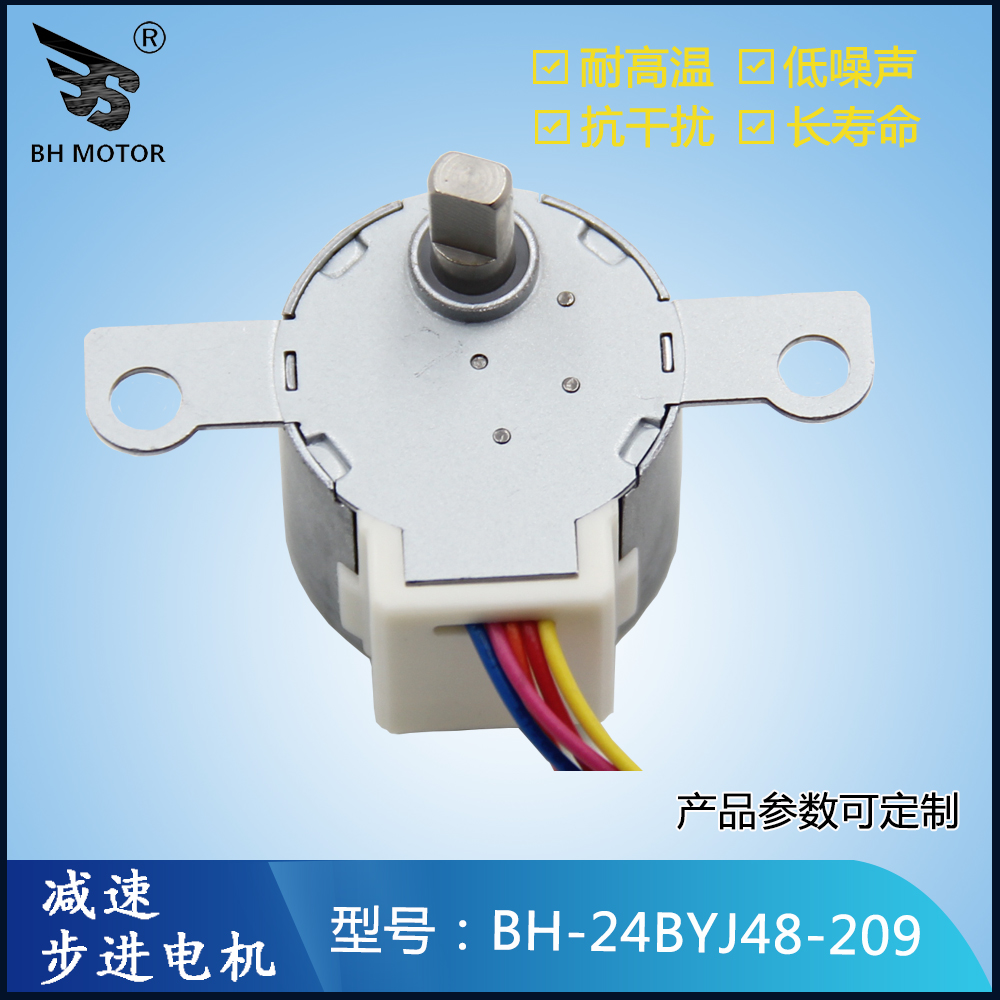

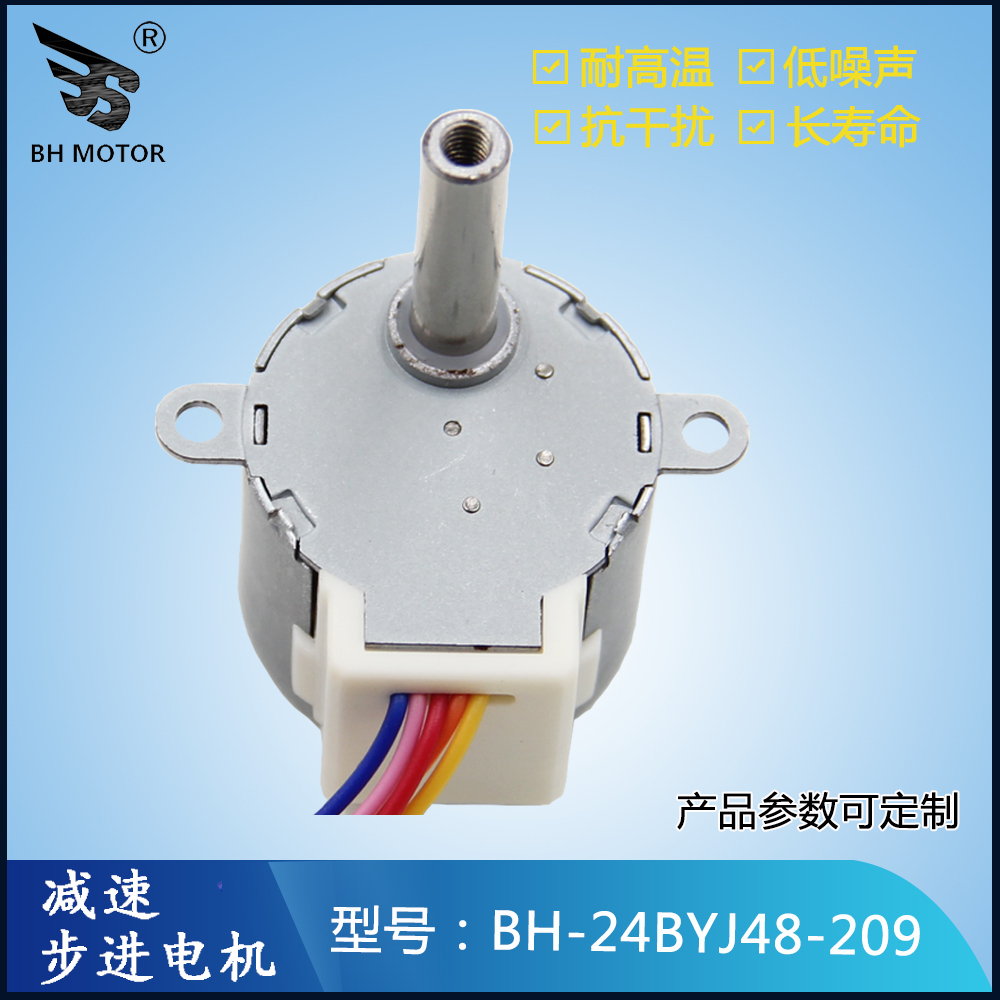

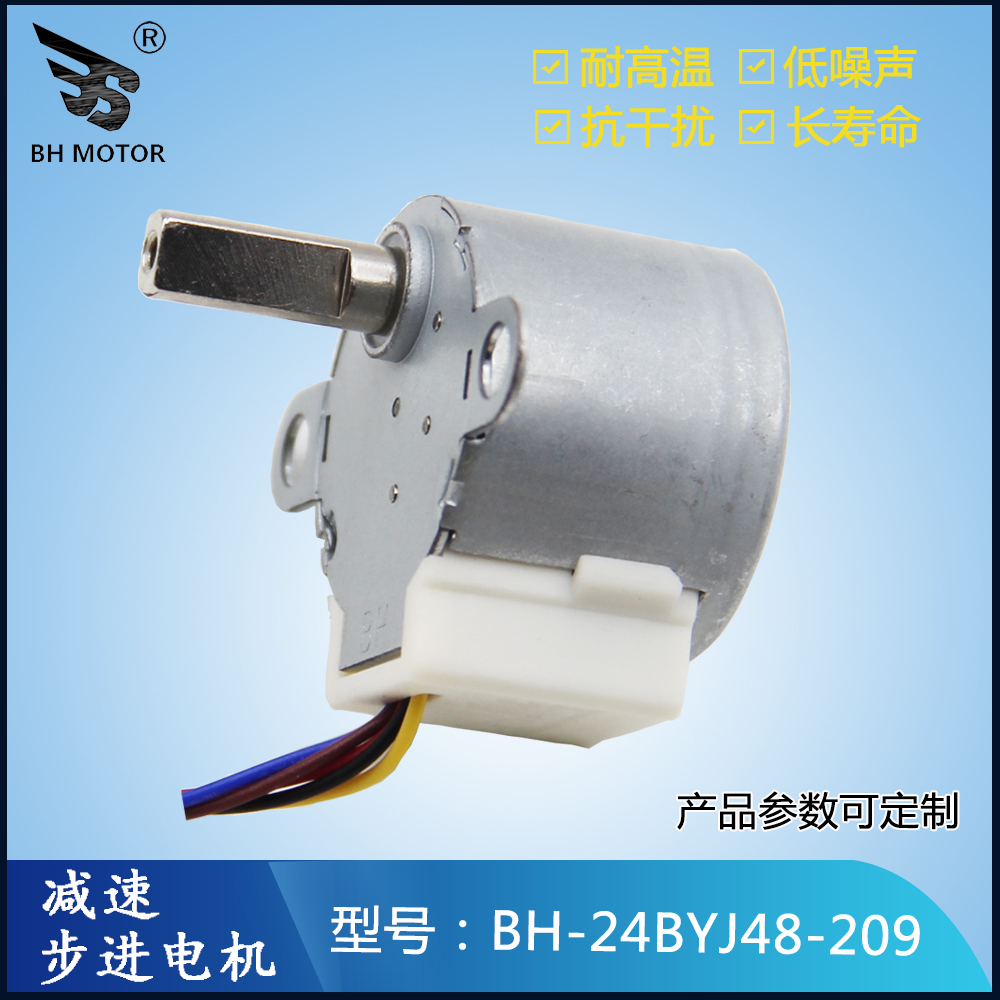

1.型號：BH-24BYJ48-209
1.額定電壓：馬達端子電壓:12. OV DC
2.相數：4相
3.驅動方式：1-2相勵磁單極驅動
4.步距角：5.625° /32 (輸出軸)，減速比1/16
5.電阻：100Ω±15%/相 25°C
6.最大空載牽出頻率：≥1000 pps
7.最大空載牽入頻率：≥500 pps
8.牽入轉矩：20mN.m/12VDC 100
Hz
9.絕緣電阻：在引接線和外殼之間施加500VDC, 測得絕緣電阻大于100MΩ。
10.重量：28g
11.噪音：電機在12VDC/ 100Hz條件下空載運行，距電機10cm處測得噪音值不大于40dB
12.耐濕測試：電機在溫度為40°C，相對濕度為90% ~ 95%的環境中置放48小時，然后取出在常溫下置放30分鐘
13.耐高溫試驗：電機在溫度為80°C， 相對濕度為90%~ 100%的環境中置放48小時，然后取出在常溫下置放30分鐘
14.沖擊或跌落試驗：電機在X，Y, Z三個方向分別承受80g的沖擊力各1次; 或電機在裝箱狀態下，從75cm高處，以X，Y，Z三個方向各跌落一次， 電機應正常
15.壽命測試：電機在12VDC 100 Hz，10mN. cm的負荷狀態下，經過3000小時90° 正反方向旋轉，電機應滿足要求,鹽霧試驗8小時。
16.使用條件：溫度- 10°C~45°C .相對濕度： 35%~85%
17.馬達低溫使用環境溫度根據油的性能而定，常規油可以-20°到120° 工作，低溫油可以-40° -140° (參考)
