減速比

減速比有1/64,1/36,1/32,1/25,1/16。減速比的大小由電機內部尺寸的齒數決定，減速比越小，扭力越小。

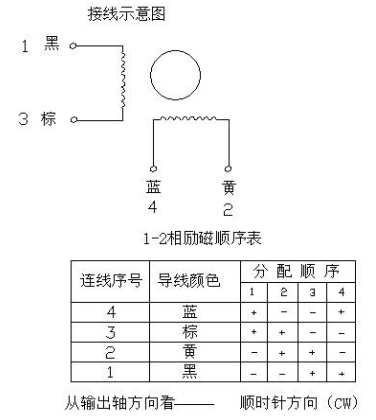

接線圖

步距角

24BYJ28的步距角為11.25°，電機每輸入1個頻率，內部輸出轉子會轉動11.25°的步距角。

轉速計算公式

（每分鐘）轉速計算公式300pps（每分鐘輸入頻率）X11.25°（步距角）x64（減速比）÷360°（1圈）X60（秒）≈8.78圈

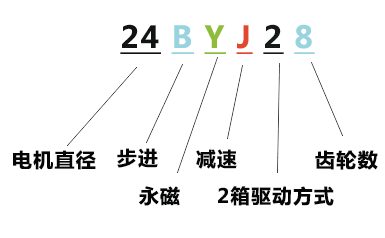

名稱解析

包含電機尺寸、啟動方式、材質、減速方式、驅動方式和齒輪數量等

優點

24BYJ28電機驅動方式簡單，可以用單片機、2003控制板驅動，不需要獨立設計驅動板驅動。此類步進電機早在70年代由臺灣引入國內市場，電機的制造工藝和成本相對成熟，各個區域均有生產廠家。

缺點

步距角較大，精準控制性較低，扭矩較低。內部齒輪為塑料齒輪，對于超負荷運行會嚴重降低壽命，內部齒輪磨損嚴重容易變形。

應用場景

主要用于生活家電設備、安防監控、風扇搖頭、智能馬桶、投影儀、攝像頭、手機支架、增程器、轉盤等需要低速長時間運行的設備。當然在紡織機械、機械制造、電子產品和航空領域均有涉及和應用。
